Branchement store banne électrique
RésoluFabi2a -
Bonjour,
Bonjour tout le monde,
j'ai besoin d'aide pour un petit souci sur mon store banne électrique. Je précise que je suis novice.
Je voulais de base installer une prise à la place d'un interrupteur va-et-vient et me suis finalement désisté car ce n'était pas possible mais j'ai du retirer les fils de l'interrupteur et hélas je n'avais pas pris de photo du "avant". Là où il y a l'interrupteur, il y a un boitier d'encastrement double car en dessous il y a un interrupteur pour le store banne (Legrand Celiane) qui n'est branché à rien. Le store banne se pilote avec une télécommande. La prise que je voulais déplacer est branchée à l'interrupteur et inversement (6fils) et il y a un fil de terre de la prise qui n'est relié à rien, un fil de terre de l'ampoule (commandée par l'interrupteur) qui n'est relié à rien. Prise et interrupteur fonctionnent parfaitement. J'ai visiblement bien rebranché. Mais il y a un autre fil de terre (peut-être le store-banne qui n'est relié à rien et quand je le raccorde avec un wago à la prise terre de la prise ou de l'ampoule. et que j'appuie sur baisser le store sur la télécommande ça me fait tout disjoncter. J'ai besoin de votre aide pour parvenir à bien rebrancher mon store-banne s'il vous plait. J'espère que j'ai pas fait de connerie tout de même !
Je pourrais vous faire des photos des fils en question dans l'après-midi si ça peut vous aider.
Et si vous pouvez m'aider avec des termes assez simples parce que je suis débutant mais j'apprends vite ! Merci infiniment !
Photo 2 :
Ça fait sauter tout le courant mais aucun des boutons en bas ne se baisse. Seulement là où j'ai entouré en rouge, ça se met sur 0. Il faut que je relance. Et ça c'est dès que j'appuie sur la commande de la télécommande.
Photo 1 :
Et le lieu du crime ???? L'interrupteur en question avec :
En rouge : le fameux fil de terre qui doit appartenir au store
En bleu : le fil de terre de l'ampoule que commande cet interrupteur qui ne sert à rien car branché avec neutre et phase seulement
En vert le fil de terre qui vient d'une prise secteur plus bas (connectée avec 6 fils).
J'ai pensé judicieux de relier la terre du store à la terre de la prise pour envoyer le courant mais visiblement non.
À moins qu'il faille changer un fusible dans le store
- Branchement store banne électrique
- Reparation store electrique - Guide
- Branchement cuisinière électrique - Guide
- Branchement électrique couleur des fils - Guide
- Branchement multimetre - Guide
- Remettre cordelette store velux - Forum Construction et rénovation
123 réponses
Oui je crois comprendre le schéma mais je me retrouve confronté au problème de pas savoir où brancher les fils jaune/vert qui arrivent au boîtier en pointillé ..
Est-ce que je dois couper les bouts et laisser les fils terre pendre ?
Est-ce que je dois en raccorder entre eux ?
normalement le fil de terre qui vient de la prise, et le fil de terre qui va a la lampe peuvent etre branchés ensemble sur un wago
Vous n’avez pas trouvé la réponse que vous recherchez ?
Posez votre questionmais avant je voudrais savoir si les terre sont bien conformes.
et faire quelques tests avec ton multimetre.
Je rentre du travail vers 14h, je vérifie ça..C'est un multimètre basique que j'avais pris pour la voiture.
Je teste courant coupé c'est bien ça ?
Et si tu peux me dire comment procéder ?
Bah déjà j'avais relié la terre (du store?) à celle de la prise sur un wago et pas ampoule et prise ..
C est pour ca que c est plus rigolo
Hahaha...
Non tu ne vas pas t electriser, parce qu on va faire ça comme des pros que nous sommes.

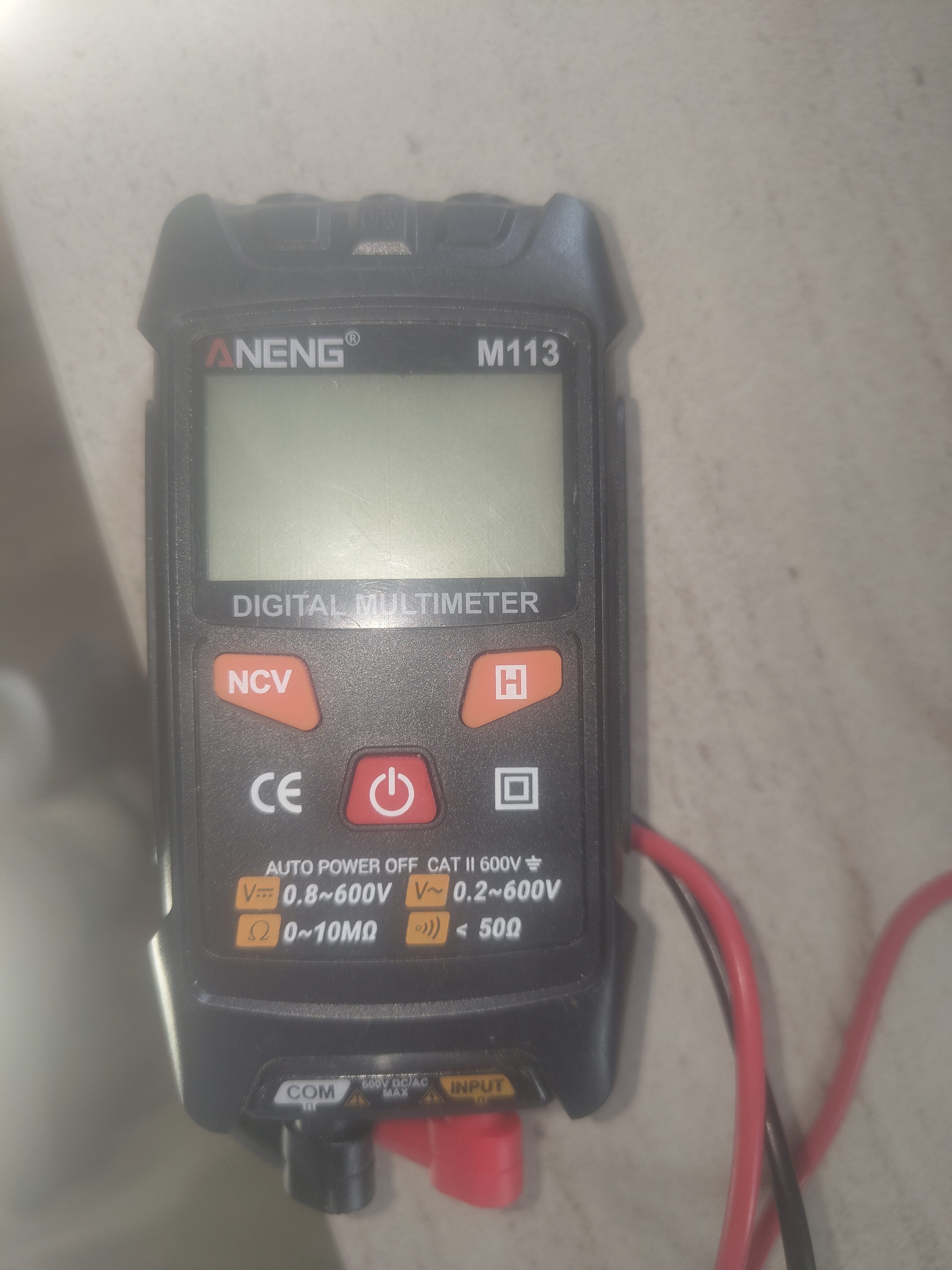

Tu me montreras quand même ton testeur avant ;-)
Ça me fait un peu peur mais il faut bien ???? Il faudra mettre le bout noir sur une masse et le rouge sur un des fils jaune/marron ?
Dans la voiture c'est moins risqué quand même !
Si ton testeur est conforme, pas de souci.
Mais bien sûr, l électricité de la voiture et celle de la maison est un peu différente.
Non, attention, pas de masse dans la maison.
Dans la voiture, nous sommes en courant continu, avec un fil 0V et un fil 12V.
Dans la maison, nous sommes en courant alternatif, il y a du courant sur les 2 fils qui sont le bleu ( neutre) et le marron ou noir ou rouge (voir toutes les couleurs sauf le bleu et le vert/jaune v/j)
Le 3eme fil, v/j lui doit être à 0V et est relié à la terre.
Donc pas de test avec le multimètre comme dans la voiture. Nous ne sommes pas des mécaniciens aujourd'hui...
Je veux dire les pointes des fils rouge et noir du testeur.
Testeur chinois?
On fait les tests ensemble stp, pas d initiative imprudente. :-(
Bonjour
Depuis le début vous expliquez qu'en branchant la terre et en voulant faire fonctionner le store le différentiel disjoncte
Dans le message 44 je vous ai demandé de faire une photo des fils qui sont branchés sur le store. Tant que nous n'aurons pas ces images tout le reste est littérature et du bla bla pour rien.
Dans le message 50 je vous ai fait le plan schématique de comment devrait être fait votre branchement. Ce qui est aussi représenté dans le message 60
Je ne pense pas avoir lu : si en laissant débranché cette terre et si en actionnant la télécommande le store fonctionne.???? oui/non
