Branchement store banne électrique

Bonjour

Vos explications ne sont pas claires.

En général si aux normes

il y a trois couleurs sur l'arrivée

• marron= phase
• bleu =neutre
• bicolore = terre.

Ces trois fils sont branchés sur la prise

Pour l'éclairage (inter) un fil marron va à l'inter  d'où repart un fil ' d'une couleur)vers la lampe avec le fil bleu et la terre. Sur un éclairage la terre n'est pas forcément branchée.

Pour le moteur il a besoin de trois fils pour l'alimenter : marron/bleu/ bicolore. Ces trois fils vont certainement sur une platine électronique qui elle est gérée par la télécommande . A vérifier.

Si le branchement est bien fait votre différentiel ne doit pas sauter en actionnant le store. Sauf si le moteur a une fuite électrique?? condensateur ou autre.

Nota: à la place d'un inter on ne peut pas mettre une prise.

Cordialement.

Oui je sais que ce n'est pas très clair, je suis débutant et c'est compliqué de me faire comprendre clairement, veuillez m'excuser.

Il y a seulement venant du store un fil bicolore (vert et jaune) que je ne sais pas où brancher. Quand je branche ce fil à un autre fil terre avec un wago, ça saute quand j'appuie sur un des boutons du store banne (télécommande).

C'est ça que je n'arrive pas à comprendre. Où se branche ce fil ? Avant ça marchait très bien.

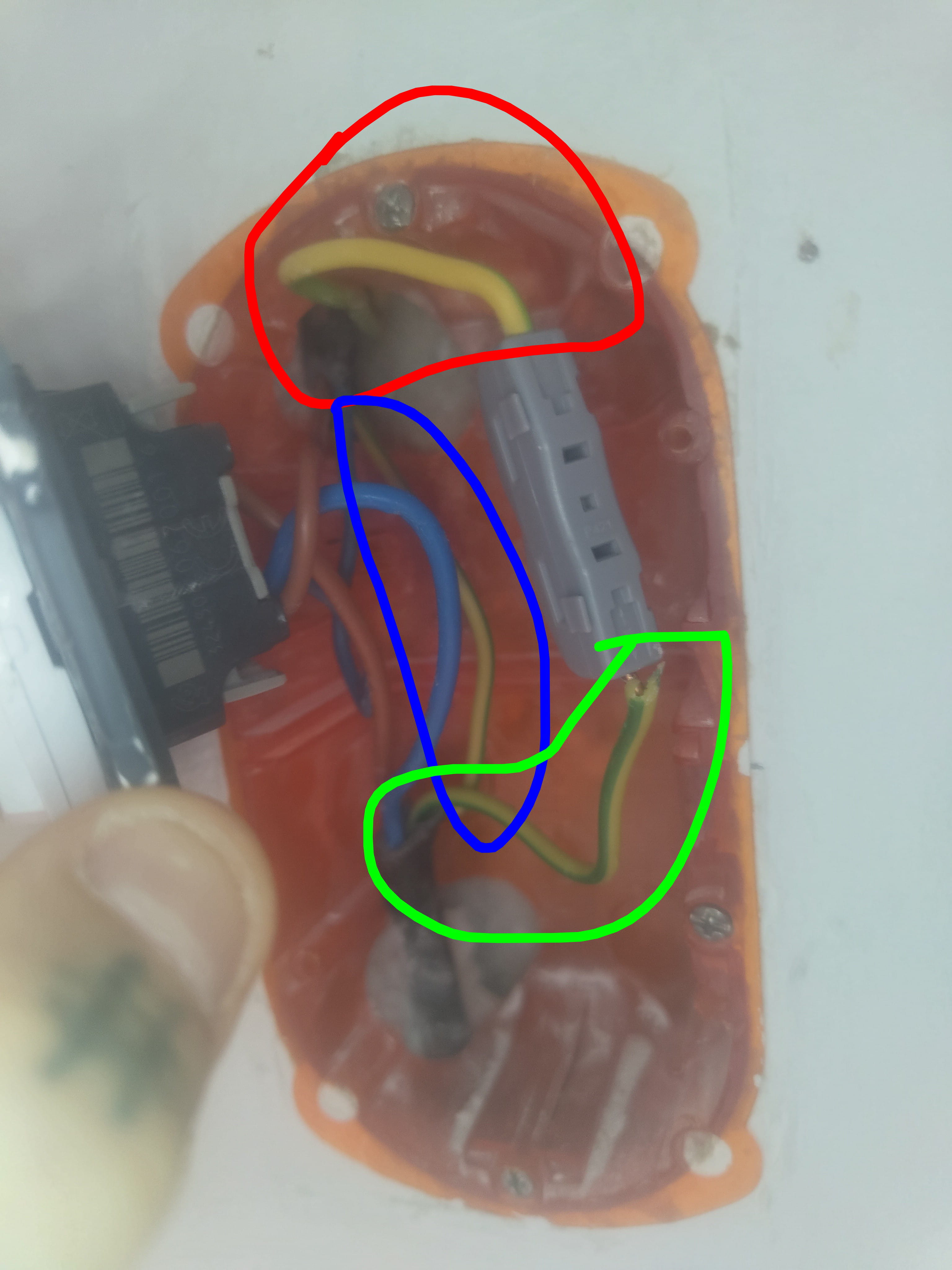

Avant que je mette le wago comme sur la photo, les 2 terres (store et prise) étaient insérés côte à côte dans un petit objet comme sur la photo. Ça sert à quoi cette sorte de domino ? Et si oui, lequel je dois acheter pour alimenter correctement mon store ?

Re

Ce système de serrage est plus fiable que les dominos où les vis serre moins avec le temps.

Sur ce Wago avec plusieurs branchements vous ne pouvez que mettre des fils de même couleur ou de même fonction (phase neutre, terre)

Il y a deux types de wago pour fil rigide ou pour fil multibrins .

Je vous remercie oui ça j'ai bien compris mais quelle est la différence entre entre ces wagos avec entrées et sorties comme j'ai mis et les autres où il n'y a que des entrées d'un côté.

Et à quoi dois-je brancher la terre du store dans ma configuration ? Ce fil était forcément branché dans cette zone quand ça marchait.

sur Wago il n'y a ni entrée ni sortie mais des emplacements pour y brancher des fils de même fonction.

alors les wagos avec des trous à gauche et à droite et ceux avec des trous du même côté sont exactement pareils ?

Je vois pas du tout où je dois brancher la terre du store alors, je suis perdu ..

Attention avec les Wago :

https://bricolage.linternaute.com/forum/affich-121221250-disjoncteur-qui-saute-apres-avoir-supprime-un-eclairage#p121221

Tous ne ressemblent pas .

Dans mon cas je dois mettre quoi ? Et relier la terre de mon store à quoi ? Anciennement il me semble qu'il y avait une borne à levier où côte à côte il y avait de branché la terre du store et la terre de la prise électrique.

Bonjour

Alors, dans le boîtier double vous avez combien d arrivées?

Et quels fils?

Moi je vois 2 "arrivées" dans le boîtier.

1 en haut, 1 en bas.

Fais de meilleures photos du boîtier, s il te plait. Plus nettes avec les divers fils.

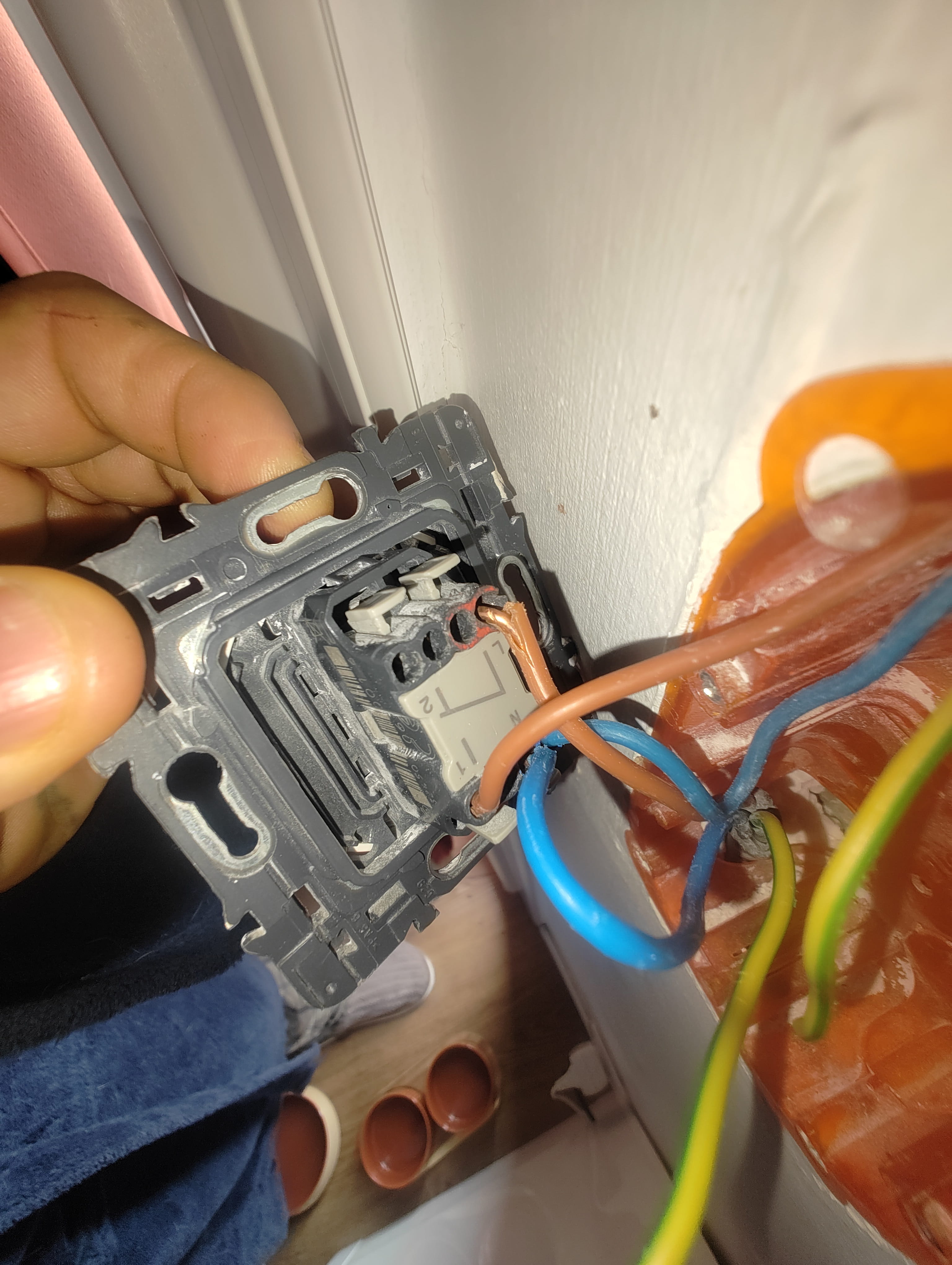

Et des branchements de l interrupteur.

Moi je comprends sur ta photo.

Une alim lumière, raccordée à une lampe à travers l interrupteur.

Je pense que le fil vert/jaune peut être juste une aiguille passée entre le boîtier orange et l alim du store ( qui est alimenté en direct avec une télécommande sans fil...)

Photos nettes please ????

Merci

Désolé pour les photos qui sont pas terribles, mon téléphone fait pas de super belles photos bien nettes ..

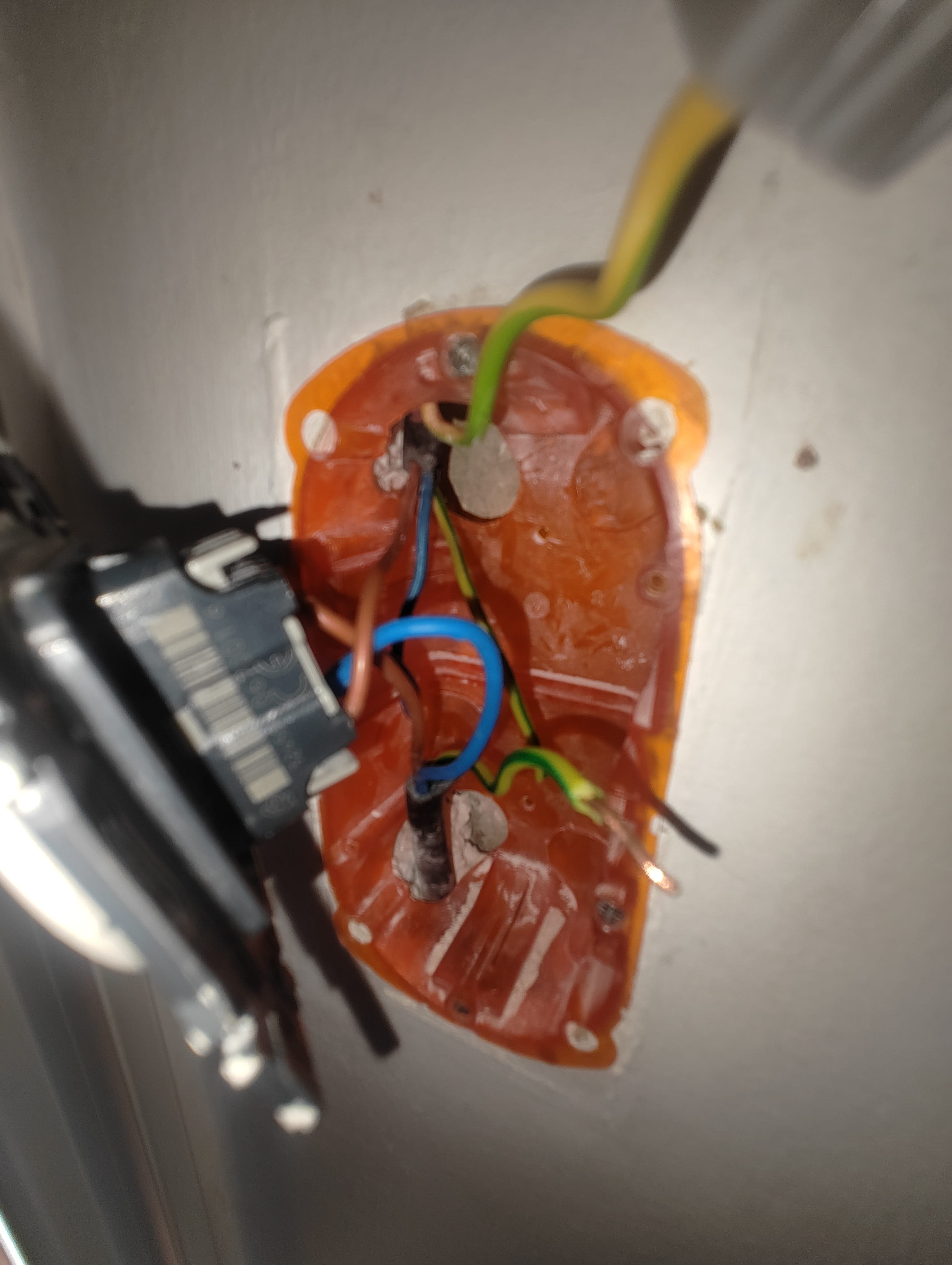

Sur cette photo du haut vous avez le boîtier d'encastrement double où il y a l'interrupteur de l'ampoule du balcon.

En dessous il y avait l'interurupteur du store mais il n'était pas branché. Je pilote le store avec une télécommande.

La gaine du haut avec 3 fils :

Neutre, phase et terre appartiennent à l'ampoule. La terre n'est pas branchée mais inutile. L'ampoule fonctionne.

La gaine du bas avec 3 fils :

Pareil. Neutre, phase et terre appartiennent à une prise secteur. Tout est branché en bas à la prise avec 3 autres fils. Prise secteur 6 fils. Et la terre de la prise secteur je ne sais pas où la brancher.

Il reste une terre à côté de la gaine du haut qui vient du store et qui auparavant semblait branchée à une sorte de connecteur avec la terre de la prise, puisque l'autre terre de l'ampoule n'est branchée ni en entrée ni en sortie.

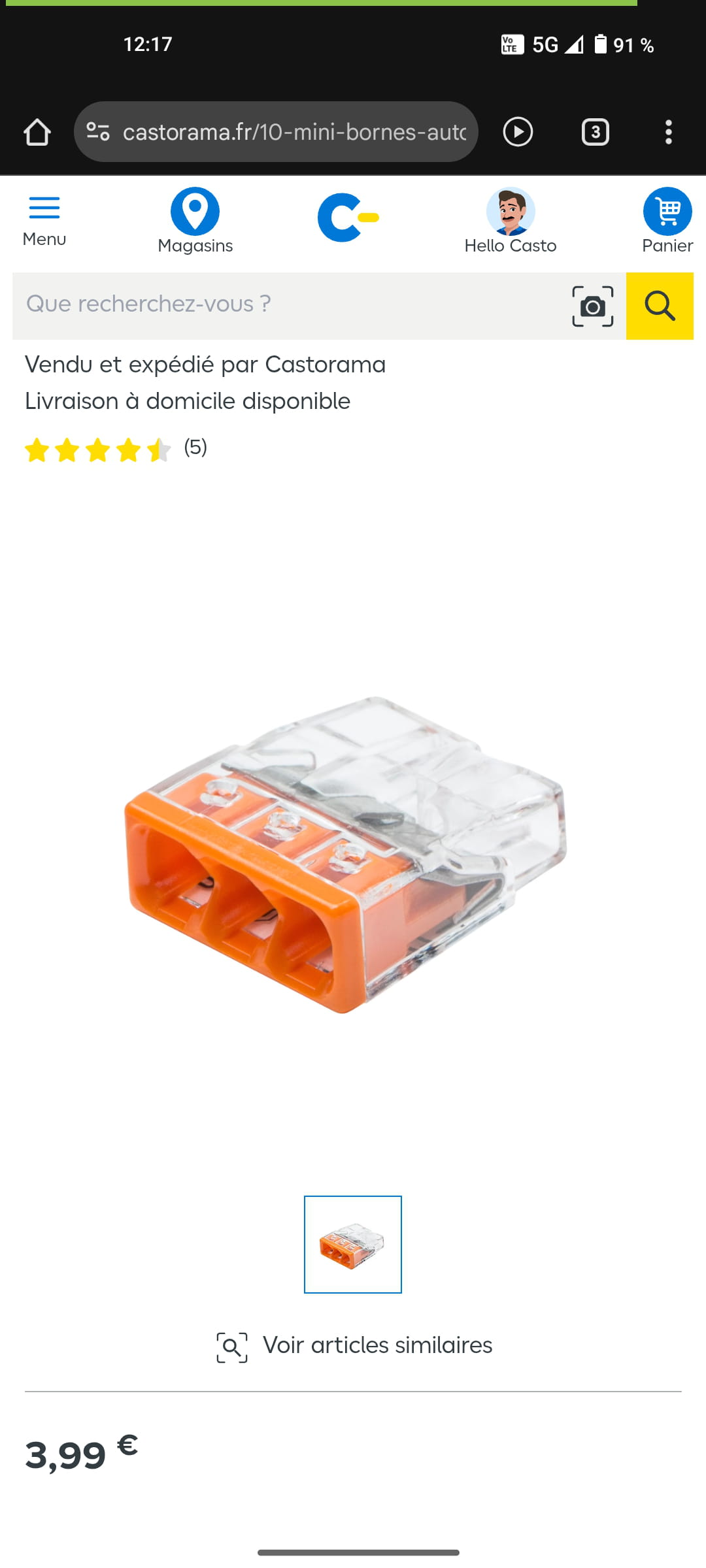

C'était un connecteur de ce style :

Moi j'ai essayé avec un wago avec un trou d'un côté et un de l'autre mais visiblement ça fait sauter le différentiel.

Voilà voilà j'espère que vous pourrez m'aider ..

Enfin ça ressemblait à ça le connecteur, avec plutôt 4 ou 6 entrées.

C'est différent d'un wago ?

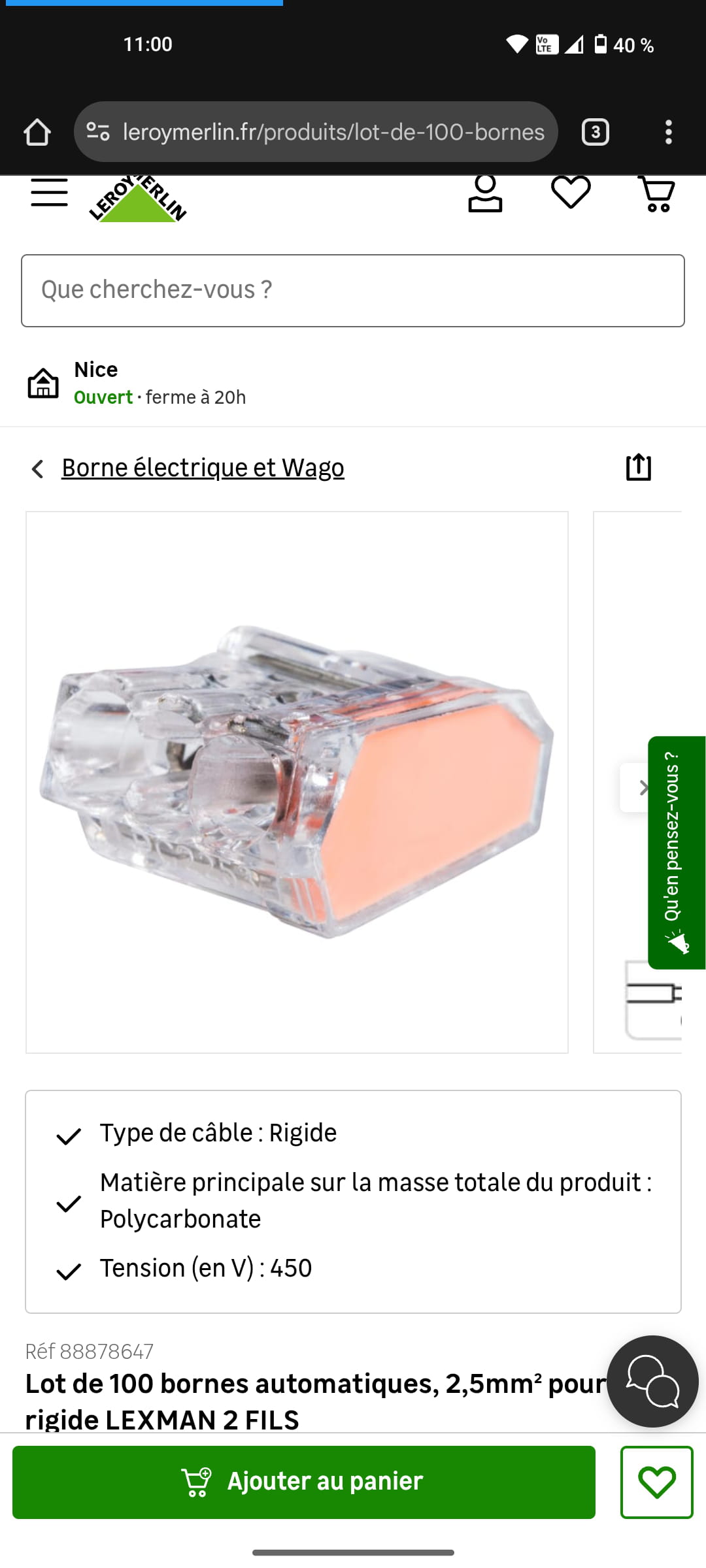

UP : je suis passé à un magasin de bricolage et j'ai récupéré des wagos 32a 450v, j'ai retesté de connecter tout ça et lorsque je branche la terre du store et la terre de la prise sur ce connecteur et que j'appuie sur le bouton de baissage du store sur la télécommande, le différentiel saute.

Et quand je connecte la terre du store avec la terre de l'ampoule, il ne se passe rien du tout.

Est-ce que le problème ne viendrait pas de la terre de la prise ?

Je n'ai touché qu'à cette zone. Impossible que le problème vienne d'ailleurs.

Votre sujet est incompréhensible , la terre est une sécurité qui doit être branchée sur la carcasse d'un appareil si celui-ci est métallique .

Il ne doit circuler aucun courant dans un fil de terre en temps normal .

Je rappelle que je suis débutant, j'essaie de m'exprimer comme je peux sur le sujet.

Je me demande juste où je dois connecter mes fils pour que le store fonctionne de nouveau puisque avant que ça ne marche pas, les fils jaune et vert étaient bien branchés et tout marchait.

La terre ne doit pas être branchée, laissez-la de côté pour l'instant .

Donc c'est parce que je l'ai branché que ça fait sauter quand j'appuie sur la télécommande store alors ?

Cela dit quand aucune terre n'est branchée, l'ampoule et la prise fonctionnent mais le store toujours pas. Il n'y aurait pas un truc à toucher sur le compter ? Ou un fusible à changer ? Je ne comprends pas, je n'ai pas touché au store et c'est lui qui ne marche plus ..

Bonjour

Y a t il un boîtier de dérivation en hauteur pour le store? Je veux dire très haut à côté du store?

Sur la prise ou se trouve le piquage pour la lumière, les fils correspondent bien?

2 bleus ensembles, 2 vert/jaunes ensembles et 2 marrons ensembles,

Vous n avez pas decablé la prise?

Ton raisonnement est bon.

Ne branches pas cette terre qui est sensée aller au store. Isole la seule sur un wago.

La, la prise et la lumière fonctionnent?

Et pas le store.

Et vérifie les fusibles sur le coffret électrique.

Je n'ai pas touché à autre chose que l'interrupteur de la lumière et une prise électrique. Et à ce niveau-là, il n'y a vraisemblablement que le fil de terre qui appartient au store ou du moins est en contact avec lui. La prise et la lumière fonctionnent, peu importe ce sur quoi la terre du store est branchée.

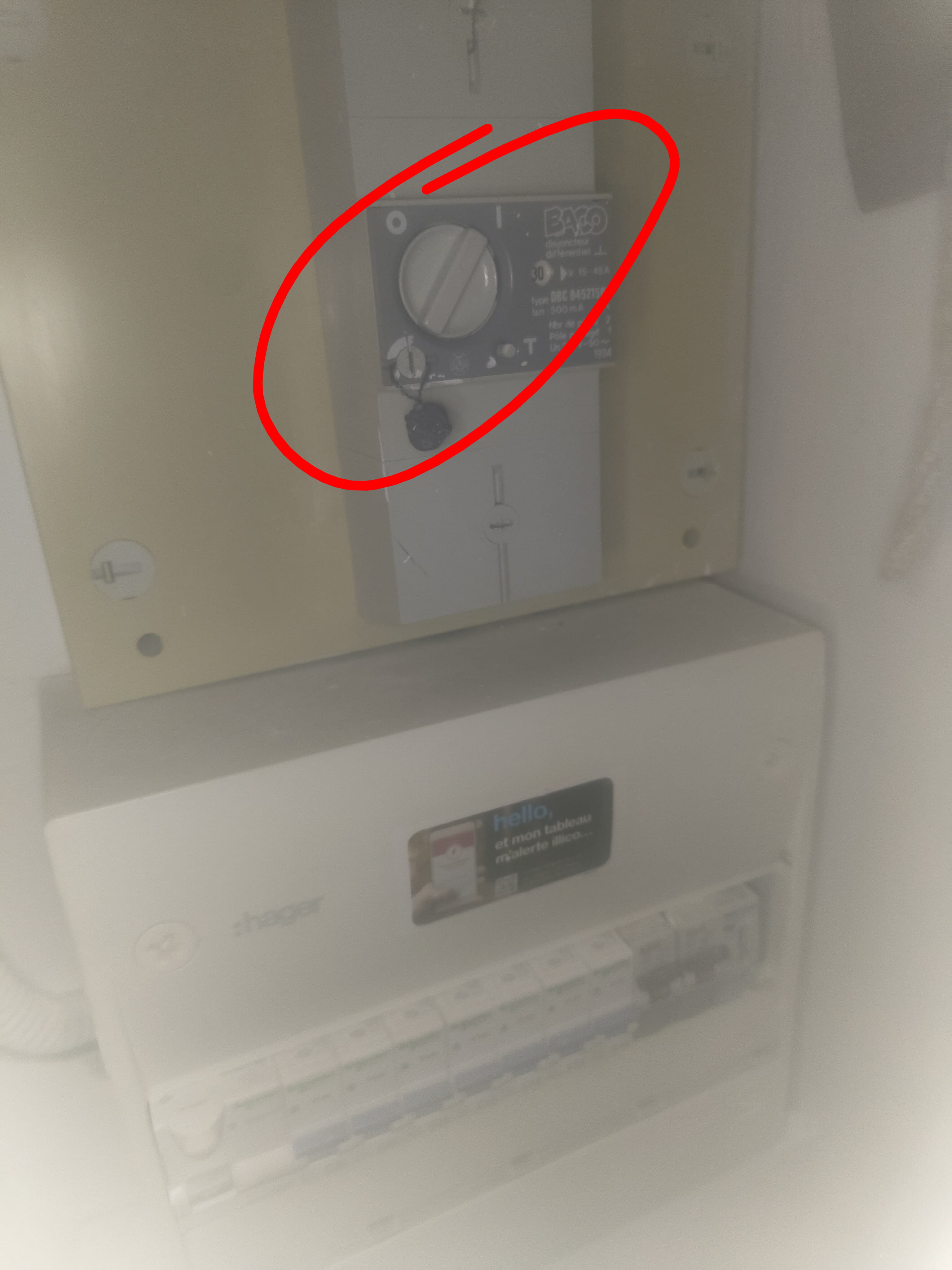

Peux-tu me dire David56 comment vérifier les fusibles sur le tableau ?

Je soupçonne le fusible qui protège le store qui a dû jouer son rôle lorsque j'ai branché la terre de celui-ci au mauvais endroit. Peut-être faudrait-il le changer. Mais où se trouve t-il ?
